航空导线标识设备

1.以下机器配置为色带标识设备系列产品之一:

机器型号:CSD-3N6G

机器名称:三色带标识设备

机器适用:FEP,PTFE,PFA,X-ETFE,PA+PTFETAPE绝緣电线的色带标识。

适用线径范围:色带标识1~10mm,印字:1-9.6mm

标识牢固度:标识牢固度能够通过SAE AS22759的规定。

机器方向:右手机(面向色带机操作面，线从左向右行进)

2.产品说明:"

预处理装置目的:绝缘表面清理，表面活化;与印字设

备共用一套预处理装置,对线材表面进行活化，进一步改善复合物的表面特性则可以确保后续涂装工艺等的品质。

3.三色带装置由变频控制:

储墨装置3个;储墨量0.2~0.7L;色带装置3个

色带宽度范围:0.3-1.5mm

色带节距范围:6-66mm

色带印色**转速1000RPM。(常用300-800RPM)

4.立式固化炉介绍：

有效长度4.5米的固化炉;三段式对接，RKC温控表加热PID控制;最高温度500度;温度偏差±2°，色带装置及固化炉整体高度6.7米，配备设备外围钢结构操作台，操作台一方不封闭方便设备维修操作,三层操作平台，踏步楼梯上下。

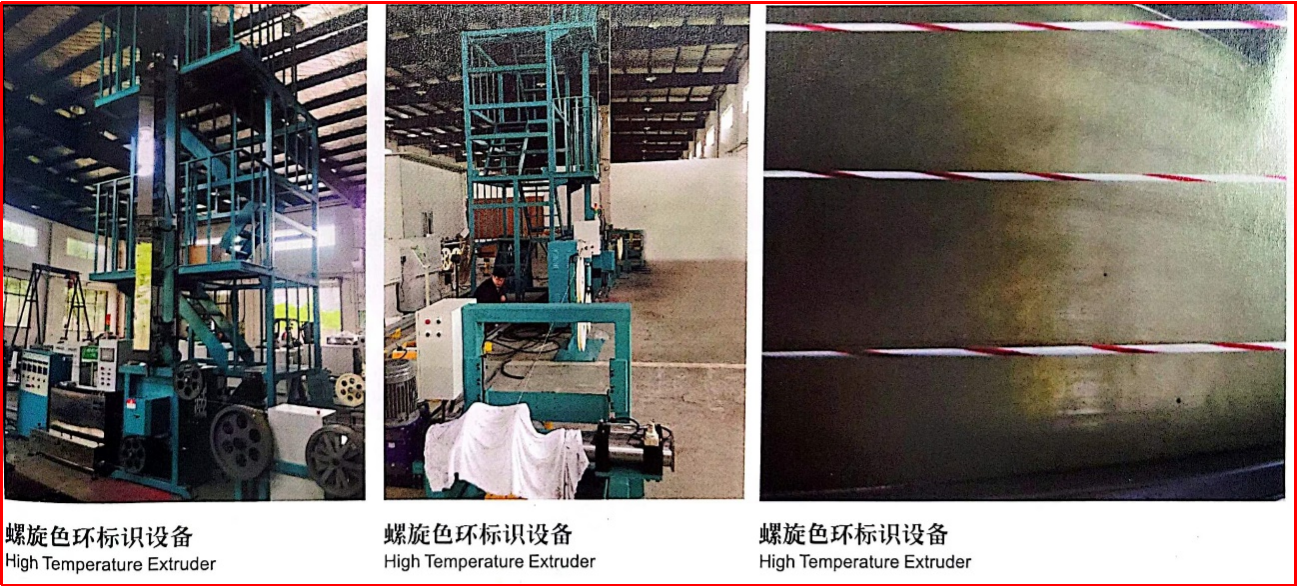

5.设备展示如下：

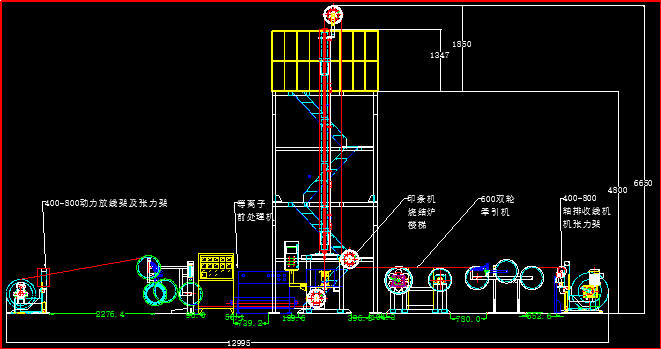

注：航空螺旋线标识设备，有放线机、张力架 、等离子表面处理设备、三色头印条设备、立式烧结炉、冷却装置、牵引机、收线机组成。

设备特点如下：

1.生产效率高，经客户反馈线速度15.0m/min稳定生产。

2.产品品质好，可适用各种不同类型的油墨（国产、进口），油墨附着力，耐磨性能好。

3.设备操作、维护保养简单。
